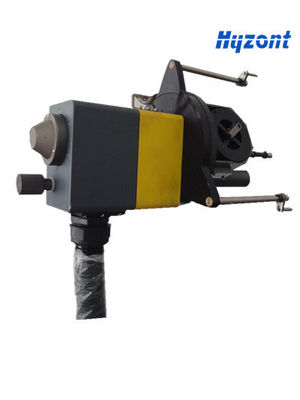

Botones en la soldadora automática del tubo de la manija con fuente de energía de la soldadura de GTAW DC
Detalles del producto
| Nombre: | Tubo a la soldadora de la hoja de tubo | Modelo: | TTS-30 |
|---|---|---|---|
| Tubo OD: | 12-76m m | Cuttent de soldadura: | 315A |
| Tipo de soldadura: | TIG/GTAW | Potencia de entrada: | 380v |
| Tipo del tubo: | Tubo que resalta o tubo rasante | Gas protector: | Argón |
| Resaltar |
Soldador controlado por botón,TTS-30 GTAW Soldadura en CC,Potencia de soldadura automática de tubos |
||
Descripción de producto
Cabezal de soldadura de tubo a placa tubular con fuente de alimentación de soldadura GTAW DC
Modelo: TTS-30
Aplicación:
Este cabezal de soldadura es un cabezal de soldadura TIG especialmente diseñado para realizar soldaduras de tubo a placa tubular, adecuado para acero al carbono, acero inoxidable, principalmente para conexiones de tubo saliente, tubo a ras y tubo empotrado con o sin aporte de alambre.
Para soldaduras que requieren adición de alambre de aporte, se puede montar un alimentador de alambre opcional en el cabezal de soldadura. Una bobina de alambre estándar, montada directamente en el cabezal, proporciona una alimentación de alambre precisa y positiva, no posible con alimentadores montados en el suelo.
Estos cabezales de soldadura aportan la productividad y la precisión repetitiva de la soldadura automática a la fabricación y reparación de generadores de vapor e intercambiadores de calor.
Esta máquina se aplica ampliamente en
- Soldadura de tubos de intercambiador de calor tubular
- Soldadura de tubo de caldera a placa tubular
- Soldadura de tubo saliente
- Soldadura de tubo a ras
Características
- Mandril neumático expandible para fácil posicionamiento
- Alta precisión con rendimiento rápido y exacto, adecuado para intercambiadores de calor pequeños
- Control automático de AVC con función de encendido y apagado para ajustes manuales
- Cabezal de soldadura TIG refrigerado por agua, fácil de cambiar o ajustar el tungsteno
- Alimentación de alambre integrada para extremos de tubo empotrados, salientes o a ras
- Botones en el mango para una fácil operación
- Utiliza guía localizada para autocentrado de soldaduras de 19-76 mm de diámetro exterior
Especificación
| Modelo | TTS-30 |
| Material | Acero al carbono, Acero inoxidable |
| Tipo de conexión | Tubo saliente o tubo a ras |
| Proceso de soldadura | TIG/GTAW |
| Diámetro exterior del tubo (mm) | 19-76 |
| Ángulo de la antorcha de soldadura | 0-30 |
| Diámetro exterior del tungsteno (mm) | 1.6-2.4 |
| Diámetro del alambre de soldadura (mm) | Φ0.8mm/Φ1.0 mm |
| Velocidad máxima de alimentación de alambre | 2200 mm/min |
| Soldadura oscilante | Sí |
| Rotación | Rotación libre de 360° con reinicio automático; soldadura en todas las posiciones |
| Velocidad de rotación (rpm) | 0.37-5.58 rpm |
| Gas protector | Argón |
| Refrigeración | Agua |
| Longitud del cable | 6m |
| Dimensión principal (mm) | |
| Peso (kg) | 9 kg |
Especificación de la fuente de alimentación
| Modelo | OBT-315 |
| Fuente de soldadura | Panasonic YC-315TX |
| Tipo de fuente de alimentación | Inversor |
| Corriente de soldadura | 5-315 A |
| Ciclo de trabajo | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Voltaje de entrada | AC380V ± 10 % 50/ 60 Hz |
| Potencia total | 8.3 kVA |
| Refrigeración | Sistema de refrigeración por agua incorporado |
| Pantalla | Pantalla táctil de 7" |
| Almacenamiento de programas | 80 |
| Grado de aislamiento | F |
| Clase de protección | IP21 |
| Peso | 120 kg |
| Dimensión | 740 x 520 x 910 |
Imágenes detalladas
Tubo saliente a máquina de soldadura de placa tubular
Cabezal de soldadura TIG TTS-30 de máquina de soldadura de tubo a placa tubular
Fuente de soldadura TIG OBT-315 para máquina de soldadura de tubo a placa tubular
