Tubo que resalta a la fuente de energía de la soldadura de Panasonic de la soldadora de Tubesheet
Detalles del producto
| Nombre: | Máquina para soldar hojas de tubo a tubo | Modelo: | TTS-30 |
|---|---|---|---|
| Dose excesiva en el tubo: | 12 a 76 mm | Saldado de corte: | Las demás: |
| Tipo de soldadura: | TIG/GTAW | potencia de entrada: | Las demás: |
| Tipo del tubo: | Tubo que resalta o tubo rasante | Gas protector: | Argón |
| Resaltar |
Fuente de energía para soldadura Panasonic,Saldado de hojas de tubos sobresalientes,Cabeza de soldadura de tubos TTS-30 |
||
Descripción de producto
Máquina de soldadura orbital TIG de tubo saliente Fuente de alimentación de soldadura Panasonic
Aplicación:
Este cabezal de soldadura es un cabezal de soldadura TIG especialmente diseñado para realizar soldaduras de tubo a placa tubular, adecuado para acero al carbono, acero inoxidable, principalmente para conexiones de tubo saliente, tubo a ras y tubo empotrado con o sin aporte de alambre.
Para soldaduras que requieren adición de alambre de aporte, se puede montar un alimentador de alambre opcional en el cabezal de soldadura. Un carrete de alambre estándar, montado directamente en el cabezal, proporciona una alimentación de alambre precisa y positiva, no posible con alimentadores montados en el suelo.
Estos cabezales de soldadura aportan la productividad y la precisión repetitiva de la soldadura a máquina a la fabricación y reparación de generadores de vapor e intercambiadores de calor.
Esta máquina se aplica ampliamente en
- Soldadura de tubos de intercambiador de calor tubular
- Soldadura de tubos de caldera a placa tubular
- Soldadura de tubo saliente
- Soldadura de tubo a ras
Características
- Mandril neumático expandible para fácil posicionamiento
- Alta precisión con rendimiento rápido y exacto, adecuado para intercambiadores de calor pequeños
- Control automático de AVC con función de encendido y apagado para ajustes manuales
- Cabezal de soldadura TIG refrigerado por agua, fácil de cambiar o ajustar el tungsteno
- Alimentación de alambre integrada para extremos de tubo empotrados, salientes o a ras
- Botones en el mango para una fácil operación
- Utiliza guía localizada para autocentrado de soldaduras de 19-76 mm de diámetro exterior
- Fuente de alimentación recomendada OBT-315
Especificación
| Modelo | TTS-30 |
| Material | Acero al carbono, Acero inoxidable |
| Tipo de conexión | Tubo saliente o Tubo a ras |
| Proceso de soldadura | TIG/GTAW |
| Diámetro exterior del tubo (mm) | 19-76 |
| Ángulo de la antorcha de soldadura | 0-30 |
| Diámetro exterior del tungsteno (mm) | 1.6-2.4 |
| Diámetro del alambre de soldadura (mm) | Φ0.8mm/Φ1.0 mm |
| Velocidad máxima de alimentación de alambre | 2200 mm/min |
| Soldadura oscilante | Sí |
| Rotación | Rotación libre de 360° con reinicio automático; soldadura en todas las posiciones |
| Velocidad de rotación (rpm) | 0.37-5.58 rpm |
| Gas protector | Argón |
| Refrigeración | Agua |
| Longitud del cable | 6m |
| Dimensión principal (mm) | |
| Peso (kg) | 9 kg |
Especificación de la fuente de alimentación
| Modelo | OBT-315 |
| Fuente de soldadura | Panasonic YC-315TX |
| Tipo de fuente de alimentación | Inversor |
| Corriente de soldadura | 5-315 A |
| Ciclo de trabajo | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Voltaje de entrada | AC380V ± 10 % 50/ 60 Hz |
| Potencia total | 8.3 kVA |
| Refrigeración | Sistema de refrigeración por agua incorporado |
| Pantalla | Pantalla táctil de 7" |
| Almacenamiento de programas | 80 |
| Grado de aislamiento | F |
| Clase de protección | IP21 |
| Peso | 120 kg |
| Dimensión | 740 x 520 x 910 |
Imágenes detalladas
Tubo saliente a Máquina de soldadura de placa tubular

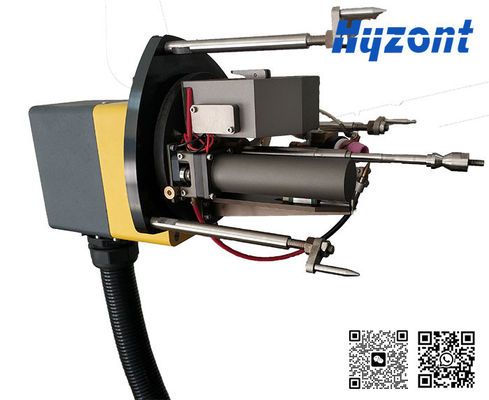

Cabezal de soldadura TIG TTS-30 de Máquina de soldadura de tubo a placa tubular
Fuente de soldadura TIG OBT-315 para máquina de soldadura de tubo a placa tubular
Información de pedido
| Código de pedido | K-31580-P |
| Embalaje | Maleta de vuelo |
| Tamaño del embalaje | 550 x 500 x 400 mm |
| Peso del embalaje | 15 kg + 130 kg (Fuente de alimentación de soldadura OBT-315) |
| Tiempo de entrega | 15 días después del pago |
