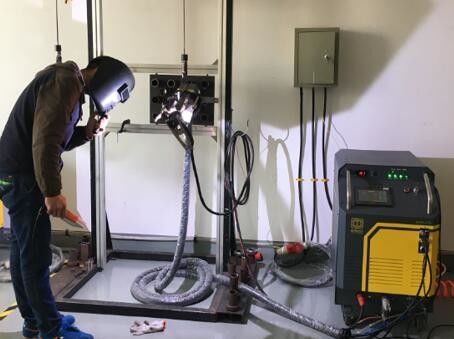

Sistema orbital de la soldadura del cambiador de calor/soldadora auto del tubo rasante
Detalles del producto
| Nombre: | Tubo a la soldadora de la hoja de tubo | modelo: | TTS-30 |
|---|---|---|---|
| Tubo OD: | 12-76m m | Soldadura Cuttent: | 315A |
| Tipo de soldadura: | TIG/GTAW | Energía de entrada: | 380V |
| Tipo del tubo: | Tubo que resalta o tubo rasante | Gas protector: | Argón |
| Resaltar |
Soldadura automática de tubos de descarga,Sistema de soldadura orbital con intercambiador de calor,Soldador de tubos de descarga TTS-30 |
||
Descripción de producto
Exchanger de calor máquina de soldadura de tubo a tubo máquina de soldadura de lámina de tubo a tubo
Modelo: TTS-30
Aplicación:
Esta cabeza de soldadura es una cabeza de soldadura TIG especialmente diseñada para hacer soldaduras de tubo a lámina, que es adecuada para acero al carbono, acero inoxidable, principalmente para tubos sobresalientes,con una conexión de tubo de descarga y de tubo con hendiduras, con o sin alimentación por cable.
Para las soldaduras que requieren la adición de alambre de relleno, se puede montar un alimentador de alambre opcional en la cabeza de soldadura.no es posible con alimentadores montados en el suelo.
Estas cabezas de soldadura aportan la productividad y la precisión repetitiva de la soldadura de la máquina para la fabricación y reparación de generadores de vapor y intercambiadores de calor.
Esta máquina se aplica ampliamente en
- Soldadura de tubos de intercambiadores de calor tubulares
- Saldado de lámina de tubo a tubo de la caldera
- Saldado de tubos sobresalientes
- Saldado de tubos de descarga
Características
- Mandril neumático expandible para facilitar su colocación
- Alta precisión con un rendimiento rápido y preciso, adecuado para intercambiadores de calor pequeños
- Control AVC automático con función de encendido y apagado para ajustes manuales
- Cabeza de soldadura TIG refrigerada con agua, fácil de cambiar o ajustar
- De las partidas de acero o acero inoxidable, con un contenido de acero inoxidable superior o igual a 80% en peso
- Botones en el mango para una fácil operación
- Utiliza guía localizada para autocentrar las soldaduras 19-76 mm OD
- Fuente de alimentación recomendada OBT-315
Especificación
| Modelo | TTS-30, incluido el TTS-30. |
| El material | Acero al carbono, acero inoxidable |
| Tipo de conexión | Tubo sobresaliente o tubo de descarga |
| Proceso de soldadura | TIG/GTAW |
| OD del tubo (mm) | 19 a 76 años |
| Ángulo de la antorcha de soldadura | 0 a 30 |
| El contenido de tungsteno en OD (mm) | 1.6-2.4 |
| Diámetro del alambre de soldadura (mm) | Se aplicarán las siguientes medidas: |
| Velocidad máxima de alimentación del cable | Se aplicarán las siguientes medidas: |
| Soldadura por oscilación | - ¿ Qué? |
| En rotación | Rotación libre de 360° con reajuste automático; soldadura en todas las posiciones |
| Velocidad de rotación (rpm) | 0.37 a 5.58 rpm |
| Gas de protección | Argón |
| Refrigerador | Agua |
| Duración del cable | 6 metros |
| Dimensión principal (mm) | |
| Peso (en kg) | 9 kilos |
Especificación de la fuente de alimentación
| Modelo | Objeto: |
| Fuente de soldadura | El sistema de control de las emisiones de gases de escape |
| Tipo de fuente de energía | Las demás máquinas |
| Corriente de soldadura | 5-315 A |
| Ciclo de trabajo | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Válvula de entrada | AC380V ± 10 % 50/60 Hz |
| Potencia total | 8.3 kVA |
| Refrigerador | Sistema de refrigeración por agua incorporado |
| Muestra | Pantalla táctil de 7 pulgadas |
| Almacenamiento de programas | 80 |
| Grado de aislamiento | F: el precio |
| Clase de protección | Protección IP21 |
| Peso | 120 kg de peso |
| Dimensión | El valor de las emisiones es el siguiente: |
Imágenes detalladas
Tubo sobresalientea la máquina de soldadura de hojas de tubo
TTS-30 TIG cabeza de soldadura de tubo a máquina de soldadura de lámina de tubo
OBT-315 Fuente de soldadura TIG para máquina de soldadura de lámina de tubo a tubo
Información sobre el pedido
| Código de orden | Se trata de un documento de identificación de la empresa. |
| Envasado | Cuadro de vuelo |
| Tamaño del embalaje | Cuadro de la muestra |
| Peso del embalaje | El valor de las emisiones de CO2 de las instalaciones de ensamblaje se calculará en función de las emisiones de CO2 de las instalaciones de ensamblaje. |
| Tiempo de entrega | 15 días después del pago |
