Cortatubos del plasma del CNC de la cama del rodillo con fuente de energía del plasma de 200
Detalles del producto
| Nombre: | Cortadora del plasma del perfil del tubo del CNC | modelo: | CNCXG-1000V |
|---|---|---|---|
| Uso: | El CNC instala tubos el corte del plasma del perfil para corte del recipiente de la estructura de ac | Tubo OD: | 200-1000m m |
| grueso de pared: | acero de carbono de 1-30m m (corte del plasma) | Longitud de tubo: | 12000m m |
| Regulador: | la ventana de 5 ejes basó el regulador del CNC | Modelo de la fuente de energía del plasma: | 200 |
| Resaltar |
cortatubos del CNC,cortador de tubo del CNC,200 Plasma Powered |
||
Descripción de producto
Máquina de corte de perfiles de tubos CNC con cama de rodillos con 200
El modelo: CNCXG1000-V
Aplicación:
Esta máquina ha sido diseñada como máquina automática de corte de plasma de perfiles de tubería para tomar el usuario más eficiente que se enfrentan a complicado trabajo de corte de tuberíael edificio de truss.
Gracias a la tarjeta de movimiento de varios ejes y controlador de pantalla de antorcha, esta máquina es fácil de operar para el trabajador de campo.
Construcción de armaduras
- Construcción de buques a presión
- Fabricación de tuberías químicas
- Fabricación de oleoductos
- Corte de tuberías de estructura de acero
- Corte de agujeros de las armaduras
Características
- Canadá sistema CNC de optimización de tuberías profesional, con versión de AutoCAD del diseño de ingeniería puede generarse directamente código G.
- Apoyar la división de tubos / imagen / reemplazo izquierdo y derecho y otras funciones de optimización de tubos.
- Soporte para el software TEKLA enlace sin fisuras, generar código de procesamiento CNC.
- Adopte la estructura de elevación del eje, la característica principal es que el centro del chuck es flotante ajustable, adopte el tubo no se mueva mientras el chuck flota método, mejorar enormemente el corte de gran diámetro.
- Cuerpo de rodillo, puede transportar automáticamente el tubo de corte.
Especificación
|
Diámetro del tubo |
Se aplicarán los siguientes requisitos: |
|
Duración del carril de la antorcha (duración del tubo) |
≤ 12000 mm |
|
Modelo de corte |
Fuego |
|
espesor de corte de plasma |
Entre 1 y 32 mm |
|
Modelo de plasma |
200 |
|
espesor de corte de llama |
6-40 mm |
|
Sensor de altura fotoeléctrico |
0Velocidad de respuesta de 1 segundo |
|
Sistema de control |
software de corte de perfiles de tuberías |
|
Entrada de datos |
Entrada de datos de la pantalla de la linterna |
|
Capacidad de carga máxima |
15En peso |
|
El tubo de chuck |
3 mandíbulas con el eje concéntrico |
|
Ángulo de inclinación máximo de la llama |
± 60° |
|
Ángulo de inclinación del plasma máximo |
± 45° |
|
Velocidad de corte de la llama |
Se aplicarán las siguientes medidas: |
|
Velocidad de corte por plasma |
Se aplicarán las siguientes medidas: |
|
Error de movimiento |
≤ 0,2 mm /1000 mm |
|
Error en el ángulo de giro |
≤ 1° por 180° |
|
Velocidad de rotación del tubo |
Se aplicarán las siguientes medidas: |
Imágenes detalladas

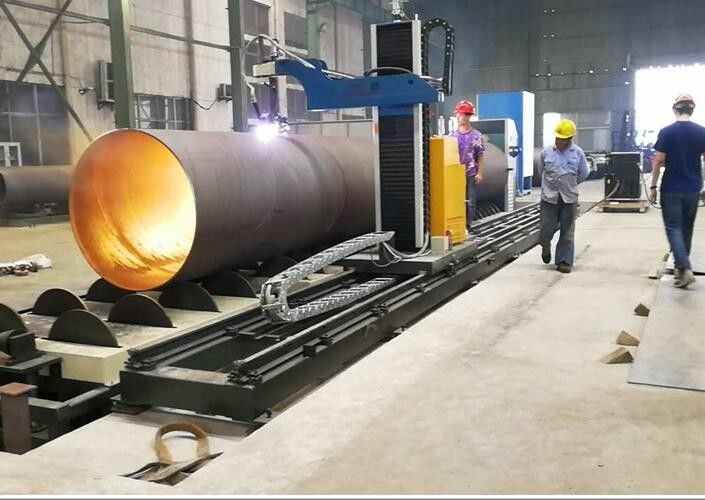

Terminar el trabajo de la máquina de corte de perfiles de tubería CNC
Máquina de corte de perfiles de tubería CNC de 5 ejes
Información sobre el pedido
| Código de orden | Se aplicarán las siguientes medidas: |
| Envasado | Caja y paleta de madera |
| Tamaño del embalaje | Se trata de una muestra de las características de los productos. |
| Peso del embalaje | 5000Kg |
| Tiempo de entrega | 30 días después del pago |
