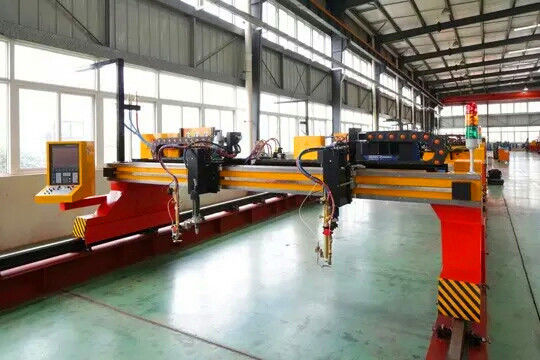

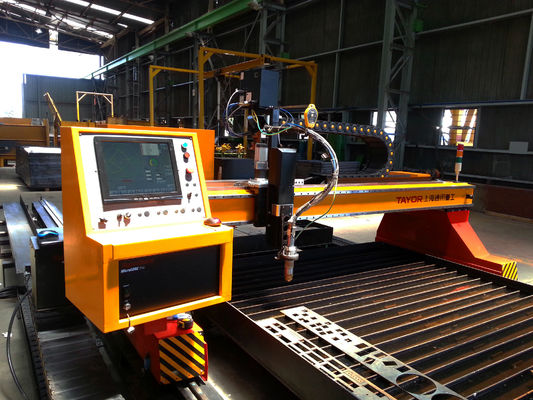

Tabla doble del corte del plasma del CNC de la impulsión con el cortador del plasma 300 2 años Warrantry
Detalles del producto
| Nombre: | Cortador del plasma del CNC | modelo: | CNCSG3000 |
|---|---|---|---|
| Área de corte: | los 2X6m | Grueso del corte: | 6-120m m |
| Plasma que corta Thicness: | 1-40m m | Fuente de alimentación: | 220-440v |
| Modelo del plasma: | 300 | ||
| Resaltar |
plasma del router del CNC combinada,cortadora del plasma del CNC,Stable Gantry Plasma Drive |
||
Descripción de producto
Conectar el controlador TC con la máquina de corte de plasma 300 2 años de garantía máquina de plasma
Estructura del cuerpo de la máquina
El diseño de la viga hueca de acero garantiza una buena disipación de calor sin deformación.
El proceso de templado de la estructura de soldadura en caja garantiza una excelente rigidez e intensidad;
Tracción dobleadopta una estructura simétrica.
Transmisión
Los movimientos de conducción de la caja de engranajes sin intervalo de enganche garantizan un funcionamiento suave de la máquina a altas velocidades;
Caja de engranajes: SEW, torsión de alta potencia y bajo ruido.
1 Marca: TAYOR
2 Modelo: CNCSG3000
3 Especificación
| No | Descripciones | Especificación |
| 1 | Ancho de vía (mm) | 2000 |
| longitud del carril (mm) | 6000 | |
| Área de corte efectiva (mm) | 2000x6000 | |
| El motor | Eje Y Servomotor CA de Panasonic *2conjunto | |
| Eje X Servomotor CA de Panasonic *1 conjunto | ||
| Velocidad máxima | Se aplicarán las siguientes medidas: | |
| 2 | Estación de traslado de la antorcha |
En total tres 2 juegos de estaciones de mudanza Estación 1: antorcha de oxígeno Estación 2: Portador de antorchas de plasma |
| 3 | Fuego de la antorcha |
espesor de corte de 5 a 120 mm Velocidad de corte: 50-800 m/min |
| 4 | Número de antorcha de corte por plasma | una antorcha recta |
| Sensor de altura de la antorcha de plasma | El THC | |
| 5 | Portador de linterna anti-colisión | El número de unidades de TAYOR |
| Velocidad de corte de plasma | Se aplicarán las siguientes medidas: | |
| 6 | Modelo de fuente de plasma | Se trata de un sistema de transmisión de datos. |
| 7 | Conectar T | |
| 8 | El software Nest | Australia FASTCAM (versión profesional) |
| 9 | PLC | Delta* 1 conjunto de Taiwán |
| Componentes eléctricos | El Sr. Schneider | |
| Cables | Cable de aproximación CE | |
| 10 | Tabla del tanque de agua | Fabricado por el propio usuario |
4 Precisión
| Precisión de posicionamiento | Se aplicarán las siguientes medidas: |
| Repetibilidad | ≤ ± 0,1 mm |
| Error de ajuste de velocidad | ≤ ± 5 por ciento |
| Precisión del THC | ≤ ± 0,5 mm |
| Largo de un lado Error ((mm) | ±0,5 mm |
| Error de devolución del punto base | ± 0,4 mm |
| Error en el punto de intersección | ±0,5 mm |
| Error de líneación hacia adelante y hacia atrás | ± 0,2 mm |
5 Condiciones de trabajo
|
Fuente de alimentación
Temperatura Humedad Entornos |
Máquina: 220v±10%;50Hz~60Hz ((Personalizado) Sistema de plasma: 3 × 380v ± 10%; 50Hz ~ 60Hz ((Personalizado) -10 °C a 50 °C < 90% /No hay condensación Ventila, no hay mucho temblor. |
| Tipo/calidad del gas de corte para oxidocarburante |
El oxígeno:0.5-0.8MPa Purificación: 99,5%; flujo:1.0M3/Minutos Gas de combustión: propano o acetileno Presión:0.05-0.1MPa |
| Gases del proceso de corte por plasma |
Gas de plasma Aire, O2, N2 Gas de protección Aire, N2 Presión del gas de suministro 6,2 +/- 0,7 bar (90 +/- 10 psig) |
Puntos de venta clave
- cortador de plasma de pórtico
Aspectos destacados del producto
Conectar el controlador TC con la máquina de corte de plasma 300 2 años de garantía máquina de plasma Estructura del cuerpo de la máquina El diseño de la viga hueca de acero garantiza una buena disipación de calor sin deformación.El proceso de templado de la estructura de soldadura en caja garantiza ...
