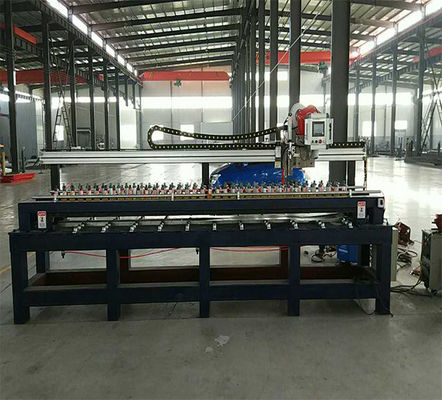

Máquina de soldadura automática de placas metálicas delgadas MIG máquina de soldadura de empalme de placas de 3000 mm
Los componentes básicos de soporte del cuerpo de la máquina están compuestos por vigas de fondo, vigas de compresión y otras partes.que tienen una alta resistencia y una pequeña deformación;
El dispositivo de prensado de llaves está dividido en dos conjuntos de llaves simétricas izquierda y derecha, que pueden aplicar presión a ambos lados de la pieza de trabajo por separado.y el pie de presión de la llave está hecho de componentes estructurales de acero.
El conjunto del mecanismo de marcha está compuesto por una viga transversal, un mecanismo de arma inferior y un deslizador.y el motor es un motor de control de velocidad de frecuencia variable de CCEl conjunto de marcha de la máquina tiene características tales como alta precisión, marcha estable y alto par.
Las acciones de elevación y bajada del mecanismo de elevación de la pistola de soldadura son impulsadas por medios neumáticos, que tienen las ventajas de una estructura simple, una acción rápida y estable, una alta precisión de repetición,y operación convenienteLa parte de guía de la acción de elevación adopta un carril de guía lineal para garantizar la estabilidad y flexibilidad de la acción.
El material de la ranura de formación posterior es cobre rojo, y hay una ranura de formación mecanizada en la parte superior.
Requisitos de soldadura para equipos especiales de soldadura:
1Material de la pieza: acero al carbono, Q235
2. Especificaciones de la pieza de trabajo:
espesor del material de soldadura 1-4 mm
longitud del panel de soldadura: 3,2 metros
3Proceso de soldadura:
1. soldadura blindada con gas de CO2.
2Requisitos para el ensamblaje de las costuras de soldadura: espacio entre los extremos empalmados y rotos 0-0,5 mm
4Requisitos de pre-soldadura:
La articulación posterior de la costura de soldadura debe garantizar que la incisión sea lo más plana posible, sin bordes rizados, bordes biselados, etc., y el área de la costura de soldadura debe estar libre de burros, manchas de aceite,y otros factores que afectan a la calidad de la soldaduraLas placas con primeras o zincadas deben ser pulidas antes de soldar.
Especificaciones
Punto de trabajo | Especificación |
espesor de la placa metálica | 1 mm ∼4 mm |
Ancho de la placa metálica | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Duración de la placa metálica | ajustable |
Ancho después de la soldadura | con una longitud de diámetro inferior a 3200 mm |
Material de las placas metálicas | Acero de carbono Q235 |
Tipo de soldadura | Se aplicará una reducción de los niveles de CO2 en el agua. |
Los demás productos de acero | Cables sólidos Φ1.0-Φ1.2 |
Método de compresión | Compresión de llave neumática |
Velocidad de soldadura | Se aplicarán las siguientes medidas: |
Cubiertas | |
Refrigerador | El aire frío |
Idel Spped | Ajuste sin pasos (0 ‰ 4000 mm/min) |
Tipo de conducción | Guía, engranaje y bastidor del buque |
