Máquina de corte de plasma y oxicorte CNC de pórtico de gran formato HZSG5000 4200x12500mm EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Ampliación de imagen :  Máquina de corte de plasma y oxicorte CNC de pórtico de gran formato HZSG5000 4200x12500mm EDGE Connect

Datos del producto:
Lugar de origen: Shanghái, China
Nombre de la marca: HYZONT
Certificación: CE / ISO 9001
Número de modelo: HZSG5000
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: USD 55,800 FOB Shanghai
Detalles de empaquetado: Caja de madera contrachapada/envuelta con película, 5300x2300x1890 mm, 3650 kg, adecuada para envío
Tiempo de entrega: 50 días después de recibir el pago inicial
Condiciones de pago: 100% L/C a la vista, T/T
Capacidad de la fuente: 30 juegos por mes
Contacto

Máquina de corte de plasma y oxicorte CNC de pórtico de gran formato HZSG5000 4200x12500mm EDGE Connect

descripción
Tipo de máquina: Máquina de corte por plasma y oxicorte CNC tipo pórtico modelo: HZSG5000
Área de corte efectiva: 4200x12500mm Controlador CNC: Conexión de borde
Fuente de energía de plasma: MAXPRO200 Grueso del corte del plasma: Acero dulce sin escoria de 20 mm; perforar 25 mm; indemnización 45mm
Espesor de corte de oxicombustible: 6-120m m Velocidad de corte por plasma: 50-5000 mm/min
Velocidad de corte con oxicombustible: 0-800 mm/min Velocidad de marcha en vacío: 0-12000 mm/min
Longitud del carril longitudinal: Las demás: Paso del estante: CP6, grado de precisión 7
Modelo de unidad: Unidad de doble lado servomotor: Servo CA Panasonic A5
Caja de cambios: Alemania SEW caja de cambios Control de la altura: Voltaje de arco THC + controlador de capacitancia
Software de la jerarquización: FastCAM Pro SOCIEDAD ANÓNIMA: DELTA
Componentes eléctricos: SCHNEIDER Potencia de entrada: Fuente de plasma de 5 KW y 50 KVA
Voltaje de suministro: 3x380V / 220V 50Hz Distancia de elevación de la antorcha: 200 mm
Precisión de la altura de la antorcha: +/-1.0mm Precisión de posicionamiento: +/-0,2 mm/10 m
Materiales de corte: Acero suave, acero inoxidable, aluminio Ancho de corte efectivo: 4200 mm
Longitud que corta eficaz: 12500m m
Resaltar:

Mesa de corte de gran formato de 4200x12500mm

,

Controlador CNC EDGE Connect

,

Software de anidamiento automático FastCAM Pro

Máquina de corte de pórtico CNC de plasma y oxicorte Hyzont HZSG5000

La HZSG5000 es una máquina de corte de plasma y oxicorte CNC de tipo pórtico de alta resistencia diseñada para la fabricación de estructuras de acero, la construcción de recipientes a presión y astilleros. Combina una fuente de plasma MAXPRO200, un controlador CNC EDGE Connect y una estación de llama de oxicorte en un solo pórtico rígido, cortando acero al carbono, acero inoxidable y aluminio desde chapa fina hasta placas de 120 mm.

Por qué elegir la máquina de corte de pórtico HZSG5000

  • Mesa de corte de gran formato de 4200x12500 mm - pórtico ancho y rieles largos para procesar placas de acero de gran tamaño en una sola configuración, ideal para astilleros y fabricación pesada.
  • Controlador CNC EDGE Connect - software Phoenix v10, interfaz de máquina EtherCAT y asistente CutPro Wizard para una configuración rápida por parte de operadores nuevos.
  • Software de anidamiento automático FastCAM Pro - importación DXF, limpieza de CAD, anidamiento interactivo y automático, corte común y puente para maximizar la utilización de la placa.
  • Proceso dual de plasma y oxicorte - plasma MAXPRO200 más antorchas de oxicorte con autoencendido cubren el rango de placas de 6-120 mm.

Especificaciones Técnicas

ParámetroValor
Tipo de máquinaMáquina de corte de plasma y oxicorte CNC tipo pórtico
Controlador CNC EDGE Connect (Phoenix v10, EtherCAT, consola de operador blanda)
Fuente de alimentación de plasma MAXPRO200
Espesor de corte de plasmaAcero al carbono sin escoria 20 mm (3/4"); perforación 25 mm acero al carbono / 25 mm acero inoxidable; corte 45 mm acero al carbono / 45 mm acero inoxidable
Velocidad de corte de plasma50-5000 mm/min
Espesor de corte de oxicorte6-120 mm
Velocidad de corte de oxicorte0-800 mm/min
Distancia de elevación de la antorcha200 mm
Velocidad de marcha en vacío0-12000 mm/min
Error de ajuste de velocidad≤±5%
Precisión del controlador de altura de la antorcha≤±1.0 mm
Precisión de línea longitudinal±0.2 mm / 10 m
Precisión de longitud lateral±0.5 mm (1000x1000 mm)
Error diagonal±0.5 mm
Error de retorno al punto base±0.2 mm
Error de punto de intersección±0.5 mm

Componentes Mecánicos y Eléctricos

ComponenteEspecificación

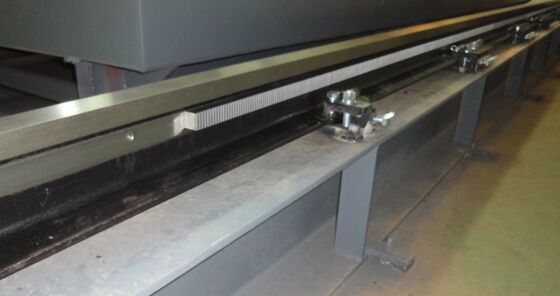

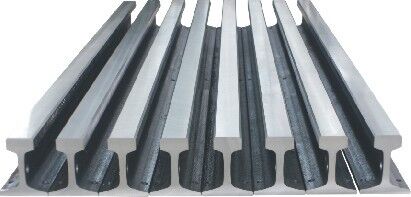

Riel longitudinalRiel pesado con cremallera y piñón, material U71Mn, capacidad de carga ≥10T/m, resistencia a la tracción ≥883 MPa
Riel horizontalRiel de husillo de bolas, antorcha transmitida por correa de acero
CremalleraGrado de precisión 7, paso CP6, precisión de mecanizado 0.02 mm
Modelo de accionamientoAccionamiento de doble cara

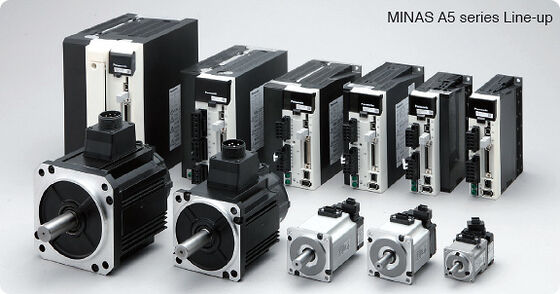

ServomotoresServomotor AC Panasonic A5 (20 bits/rev, 1.04 millones de pulsos, respuesta de 2.0 kHz, IP67, bajo par de rizado)

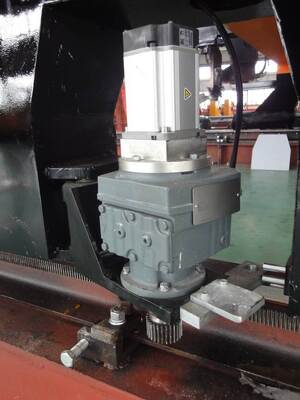

ReductorReductor SEW Alemania, alta torsión de salida, bajo ruido

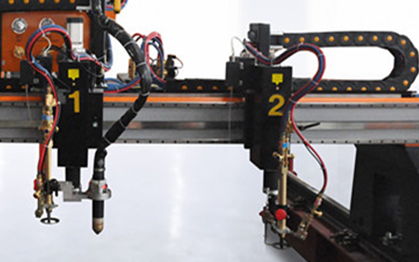

Soporte de antorcha de corte2 juegos
Antorcha de plasma MAXPRO200 ×1, con dispositivo anticolisión
Antorchas de oxicorte2 juegos, autoencendido ×2
Controladores de alturaTHC de plasma de voltaje de arco ×1, controlador de altura de antorcha capacitiva ×2
Antorcha de marcadoAntorcha de marcado con polvo de zinc ×1
PLC / componentes eléctricosDelta PLC, componentes eléctricos Schneider

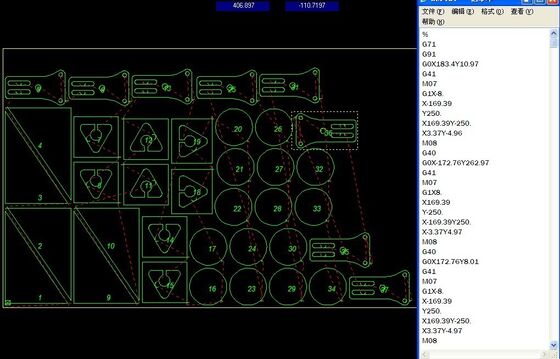

Software de anidamientoFastCAM Pro (Australia), importación DXF, anidamiento automático, salida NC
Suministro de cable/mangueraPedrail

Condiciones de Trabajo

ArtículoValor
Voltaje/frecuencia de alimentación3×380V±10% / 50Hz, 220V±10% / 50Hz
Potencia de entrada5 KW
Potencia de la fuente de plasma50 KVA
Presión de oxígeno de corte0.5-0.8 MPa
Presión de oxígeno de precalentamiento0.4-0.6 MPa
Presión de gas0.05-0.1 MPa
Tipo de gasPropano / Acetileno / GLP
Temperatura ambiente0-50 °C
Humedad relativa<90% sin condensación

Capacidad de corte efectiva

ArtículoValor
Área de corte efectiva4200x12500mm
Ancho de corte efectivo4200 mm
Longitud de corte efectiva12500 mm
Longitud del riel longitudinal14500mm
Longitud del riel horizontal5000 mm

Cuerpo y Estructura de la Máquina

El cuerpo de la máquina es una estructura soldada tipo caja procesada por fresadoras CNC y cepilladoras CNC, luego templada y pintada en una cabina de pintura. El accionamiento dual adopta una estructura simétrica para una excelente rigidez e intensidad, lo que proporciona una larga vida útil con una precisión muy alta. El desplazamiento horizontal de la antorcha se transmite por correa de acero para un movimiento suave y silencioso.

Software: EDGE Connect y FastCAM Pro

EDGE Connect con el software Phoenix v10 ofrece configuración CutPro Wizard, consola de operador de software en pantalla, paneles de monitoreo de proceso configurables y comunicación integrada con el control de altura de plasma y antorcha para una calidad de corte experta. El software de anidamiento FastCAM Pro importa archivos DXF, realiza limpieza de CAD, anidamiento interactivo y automático, corte común y puente, y genera código NC para diferentes controladores.

Imágenes del Producto

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Términos Comerciales

ArtículoValor
PrecioUSD 55,800 FOB Shanghai
Tiempo de producción50 días después de recibir el pago inicial
Condiciones de pago100% L/C a la vista
Paquete5300×2300×1890 mm / 3650 Kg
Instalación y capacitación1 técnico aprox. 10 días, USD 200/día
Validez30 días

Nota: para la máquina de corte tipo pórtico, esta cotización excluye la cimentación de instalación de rieles, la mesa de corte y el colgador de pedrail. Se suministran juegos completos de planos de instalación al comprador tras la recepción del pago inicial.
