Máquina de corte de plasma para tubos redondos de 5 ejes CNCXG1200-V

Esta máquina de corte por plasma de perfiles redondos de tuberías es un sistema CNC de 5 ejes diseñado para cortar tuberías circulares de diámetros de 500 mm a 1050 mm y longitudes de hasta 12000 mm.Con una fuente de plasma de alta potencia de 12000 W, una antorcha de corte de perfiles de plasma 3D y un sensor de altura fotoeléctrico, realiza el corte recto y cónico, el corte de agujeros, las articulaciones en T, las articulaciones multigranos y los perfiles de codo (articulaciones de camarón) en acero de carbono,Tubos de acero inoxidable y otros tubos metálicos, cortando de 1 a 25 mm de espesor de pared.

Por qué elegir la máquina de corte de plasma de tuberías redondas CNCXG1200-V

• Cortar con plasma de tuberías de 5 ejes- más de 6 ejes controlados para el corte de perfiles redondos de tuberías y de bisagras de diámetro de 500 mm a 1050 mm.
• Fuente de energía de plasma de 12000W- la fuente de alta potencia corta entre 1 y 25 mm de espesor de la pared de la tubería, con un corte de chanfer de hasta 22 mm.
• Antorcha de perfil de plasma 3D con sensor de altura fotoeléctrica- La respuesta de altura de 0,1 segundos mantiene la distancia de corte constante a lo largo de perfiles de tubería complejos.
• Capacidad de 12000 mm de longitud de tubería- el carril de 12000 mm de largo maneja las longitudes de tuberías comerciales estándar en una sola sujeción.

Especificaciones técnicas

Partes de repuesto clave

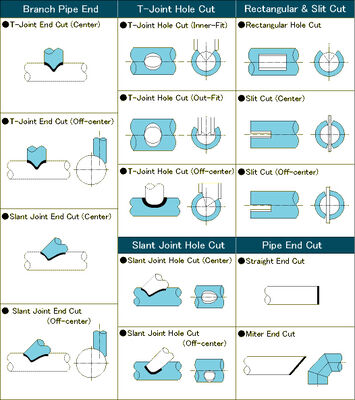

Capacidad de corte de perfiles de tubería

Corte de extremo de tubería (corte de extremo recto, corte de extremo de mitra), corte de cubo de tres ramas, corte de agujeros, corte de unión en T (ajuste interno, ajuste externo, fuera del centro), corte de tubería de rama, corte de extremo de unión en T (centro / fuera del centro),corte en el extremo de la articulación inclinada (centro / fuera del centro), ranuras, corte de agujeros rectangulares, corte de hendiduras (centro / fuera del centro), corte de cruces oblicuos, corte de agujeros de juntas inclinadas (centro / fuera del centro), corte de múltiples ramas, corte de perfiles de múltiples ramas,Corte de varias ramas y extremos de ramas, corte de cruce de tubería anular, corte de codo (articulación de camarón). ángulo de curvatura máximo en dirección vertical y horizontal, con ángulo fijo y punto fijo de ajuste de curvatura y ajuste de corte continuo.

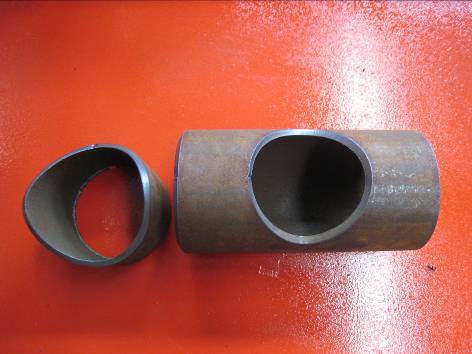

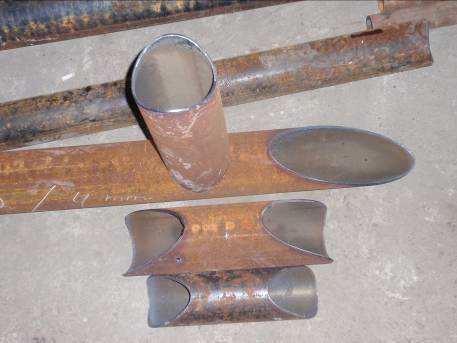

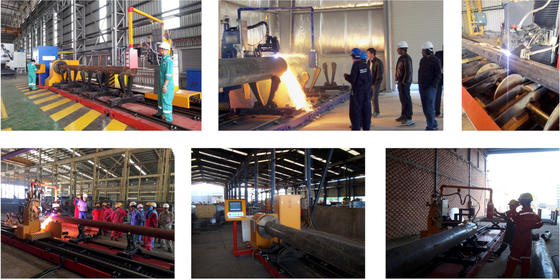

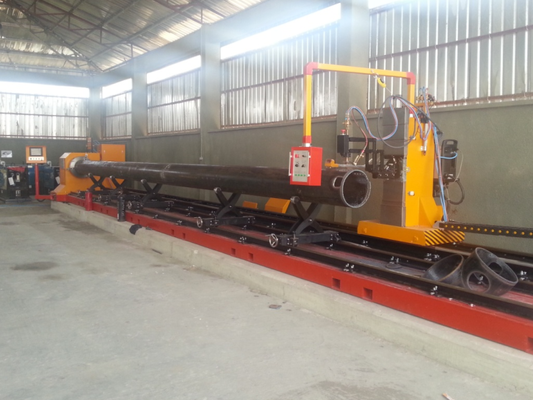

Imágenes del producto

Condiciones comerciales
