Máquina de Corte de Perfiles de Plasma CNC para Tubos Redondos de Gran Diámetro

Esta máquina de corte de perfiles de tubos redondos por plasma es un sistema CNC de 5 ejes diseñado para cortar tubos circulares en diámetros de 500 mm a 1050 mm y longitudes de hasta 12000 mm. Con una fuente de plasma de alta potencia de 12000 W, una antorcha de corte de perfiles de plasma 3D y un sensor de altura fotoeléctrico, realiza cortes rectos y biselados, corte de agujeros, perfiles de unión en T, multirramales y codos (junta de camarón) en acero al carbono, acero inoxidable y otros tubos metálicos, cortando un espesor de pared de 1-25 mm.

Por qué elegir esta máquina de corte de perfiles de tubos redondos por plasma

• Antorcha de corte de perfiles de plasma 3D - realiza cortes de extremo de tubo, corte de agujeros, perfiles de unión en T, multirramales y codos (junta de camarón) con biselado vertical y horizontal.
• Mandril concéntrico de 3 mordazas para tubos - mandril concéntrico manual de 3 mordazas con función automática de subida/bajada sujeta de forma segura tubos de 500 mm a 1050 mm de diámetro.
• Capacidad de carga de tubo de 6000 kg - soporte de apoyo y estructura de alta resistencia para manejar tubos de gran tamaño y pared gruesa para fabricación en taller.
• Movimiento de precisión - error de movimiento de 0.2 mm/1000 mm con servomotor AC de alta precisión y caja de engranajes importada para cortes de perfiles precisos.

Especificaciones Técnicas

Piezas de repuesto clave

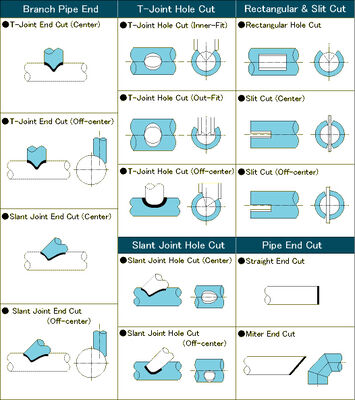

Capacidad de corte de perfiles de tubo

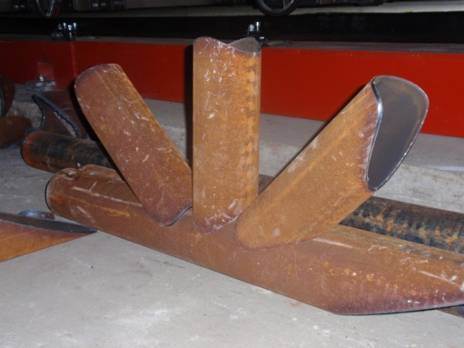

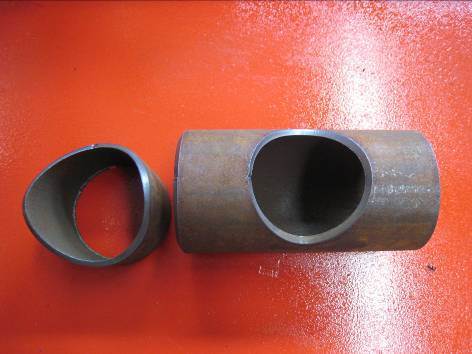

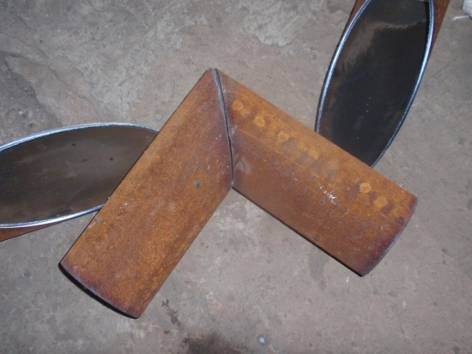

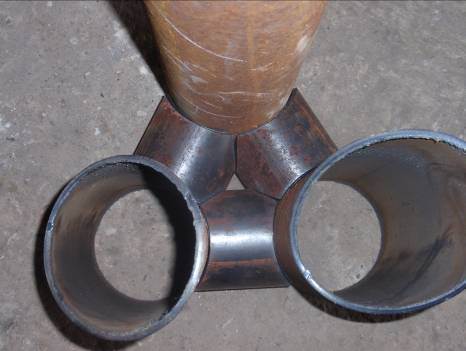

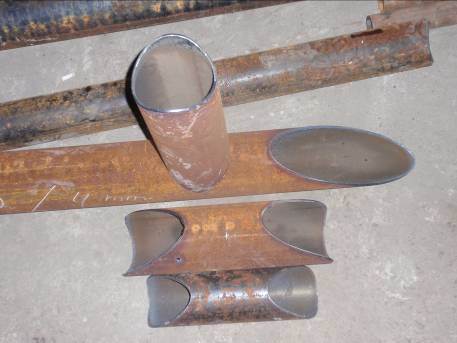

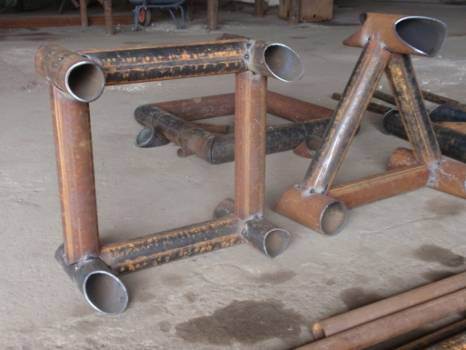

Corte de extremo de tubo (corte de extremo recto, corte de extremo a inglete), bisel de tres ramales, corte de agujeros, corte de unión en T (ajuste interior, ajuste exterior, descentrado), corte de tubo de ramal, corte de extremo de unión en T (central / descentrado), corte de extremo de unión inclinada (central / descentrado), ranurado, corte de agujero rectangular, corte de ranura (central / descentrado), corte cruzado oblicuo, corte de agujero de unión inclinada (central / descentrado), corte multirramal, corte de perfil multirramal, corte de extremo multirramal y de ramal, corte transversal de tubo anular, corte de codo (junta de camarón). Ángulo de bisel máximo en dirección vertical y horizontal, con ajuste de biselado de ángulo fijo y punto fijo y ajuste de corte continuo.
